Zemax如何模拟激光系统，Zemax怎么设计激光扫描系统是光学工程和精密仪器研发领域中的关键问题。随着激光技术广泛应用于测距、打标、通信、医疗、工业自动化等行业，对激光系统的精度、效率和动态响应要求也越来越高。Zemax作为业界领先的光学系统仿真工具，提供了丰富的功能模块，可精确模拟激光源的特性、光束传播路径、聚焦过程以及扫描机构在时间维度上的响应特性，为激光系统设计提供完整解决方案。
一、Zemax如何模拟激光系统
激光系统的模拟一般分为光源建模、光束传输分析、光束整形、焦点控制与系统优化五大部分。在Zemax中，这些任务可以通过序列模式（Sequential Mode）和非序列模式（Non-Sequential Mode）结合完成。
1.激光源定义与建模
在系统设置中设定光源类型：
使用Gaussian Beam Source（高斯光束）来模拟常见激光输出
设定光束腰半径、发散角度、波长（如532nm、1064nm）和功率
可通过“Source Ray”或“Source Gaussian”添加能量分布特征

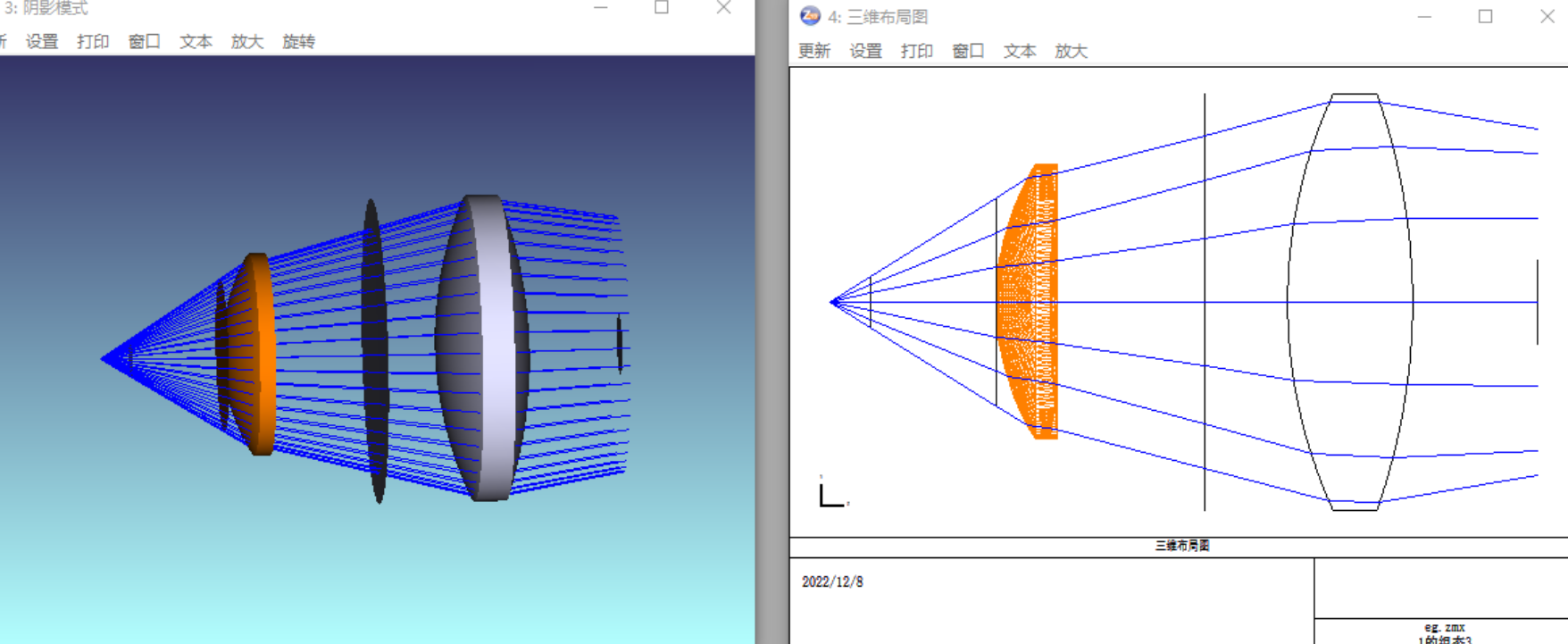

2.光束准直与聚焦系统设计
设计光路结构时需使用透镜、反射镜或准直管进行光束调控：
准直模块：用平凸或双凸透镜实现光束准直
聚焦模块：采用长焦透镜或光纤聚焦器调节光斑尺寸与位置
使用“Gaussian Beam Analysis”或“Spot Diagram”评估准直效果
3.功率与能量分析
在激光系统中，能量密度和光斑质量对系统效果影响极大：
使用“Beam Footprint”、“Irradiance”、“Power Analysis”工具检查功率分布
利用“Clipping”与“Vignetting”分析，防止光束遮挡或部分损失
4.波前与相干性控制
对于高精度激光应用，需控制相干性与波前误差：
使用“Wavefront Map”或“OPD Fan”分析系统对波前的影响
结合Zernike项进行像差建模，辅助校正系统误差
5.扫描动态建模准备
为配合后续扫描系统模拟，需要保证激光聚焦后光斑尺寸稳定，传播路径明确，中心能量分布对称。

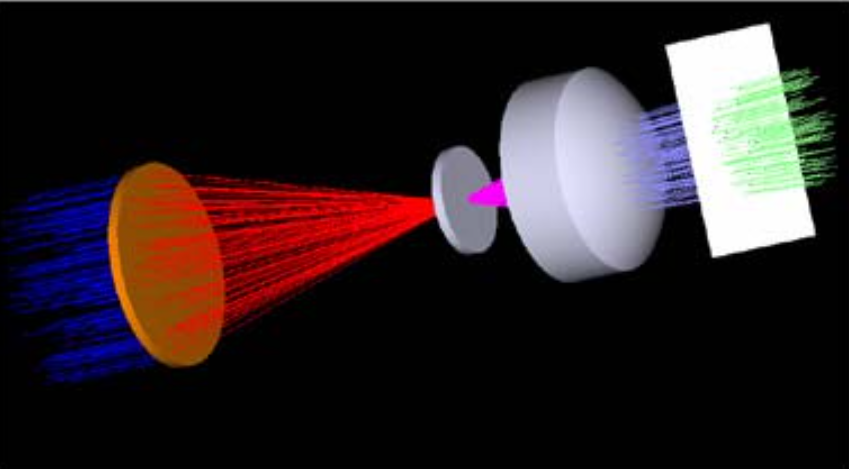

二、Zemax怎么设计激光扫描系统
激光扫描系统通常用于激光打标、条码读取、LIDAR测量、眼科成像等领域，核心在于将光束快速、精确地扫过目标区域。Zemax支持动态建模与非序列建模，能够仿真扫描路径、动态反射角度、能量覆盖分布等。
1.使用非序列模式（NSC）搭建系统
非序列模式允许模拟复杂路径、多次反射与能量分布，适合：
扫描振镜系统（Galvo）
扫描镜组（Polygon Mirror）
动态调焦模块（Voice Coil Lens）
2.添加扫描反射器件
在NSC编辑器中插入：
Plane Mirror（平面镜）+Tilt动态参数控制反射角度
Polygon Object+Rotation参数模拟高速旋转反射结构
使用“NSC Position”模块设置扫描角度序列或时序函数
3.控制动态扫描路径
激光扫描是一个时间相关过程。通过动态坐标定义或脚本控制：
这样可模拟扫描镜摆动、倾斜、加速度变化等。
4.多点扫描模拟与能量覆盖分析
通过设置多个光点轨迹，并结合“Detector Rectangle”检测光照范围：
统计每个时间段内的扫描命中点
用“Ray Trace”工具生成激光轨迹数据
分析能量覆盖均匀性与光斑重叠情况
5.结合CAD模型导入结构限制
将外部扫描机械结构（如封装外壳、透镜组、感应器位置）通过STL或STEP文件导入：
在系统中模拟真实结构遮挡、反射干扰或通光孔径限制
结合虚拟扫描路径优化系统空间布局与防护结构
6.多波长扫描系统建模
对于RGB激光或双波段扫描系统，可设置多个激光源、分别赋予不同波长，通过合光元件组合路径，模拟复合波段的扫描逻辑与色散控制。
三、激光扫描系统建模的进阶拓展
除了基础建模和扫描功能控制，还可以进一步拓展以下应用：
1.激光点云模拟（配合LIDAR）
激光雷达建模中，激光发射角度与回波探测点的时序关系是关键。通过Zemax模拟激光发出后的多点反射，并设置“Detector Array”接收回波，可：
生成3D点云数据映射模型
评估扫描死角、遮挡区
模拟激光飞行时间误差对测距精度的影响
2.热效应与材料响应模型整合
将扫描后的光束能量密度导出，可用于：
模拟打标过程中材料的热沉积
建模烧蚀阈值影响区域
与COMSOL等热场仿真软件对接，构建热-光耦合模型
3.优化扫描路径与打点策略
通过Merit Function设定扫描精度目标：
扫描点间距均匀性
最小扭矩扫描路径
扫描时间最短路径组合
并用“DOE”或“Tolerance Analysis”模块优化系统控制参数。
总结
Zemax如何模拟激光系统，Zemax怎么设计激光扫描系统的关键，在于将精确的光学路径模拟与动态扫描行为结合起来。无论是静态激光聚焦系统的成像质量，还是复杂激光扫描系统中的路径控制、能量分布与时间同步，Zemax都能提供完整的建模、分析与优化流程。通过合理使用其序列和非序列功能、动态控制工具、检测器与优化引擎，开发人员可以构建高度可靠的激光系统原型，并为工程化落地提供扎实的技术支撑。
