作为光学设计领域的权威工具，Zemax通过其精确的物理光学传播模型与复杂面型构建能力，正在推动衍射光学器件的设计革命。本文深度解析Zemax 2023版本在衍射效应仿真与菲涅尔透镜设计中的关键技术方案，并延伸探讨多物理场耦合优化策略，为光学工程师构建从理论到制造的完整解决方案。

　　一、Zemax如何模拟衍射效应

　　实现纳米级衍射效应分析需配置五级技术体系：

　　1.物理光学传播（POP）模型配置

　　基础参数设置：

　　波长范围：400-1500nm（步长10nm）

　　采样点数：4096×4096（精度0.001λ）

　　传播步长：0.1mm（自适应调整）

　　-边界条件处理：

　　使用完美匹配层（PML）吸收边界

　　设置高斯光束初始场（束腰半径2mm）

　　2.衍射元件建模方案

　　二元光学元件参数：

　　相位阶数：8阶（深度λ/4）

　　特征尺寸：≥2μm（考虑制造极限）

　　全息光栅配置：

　　线密度：1200 lines/mm

　　衍射效率分析：≥85%（+1级衍射）

　　3.严格耦合波分析（RCWA）

　　参数设置：

　　层数：5层介质（折射率渐变）

　　傅里叶级数：≥101阶（精度99.9%）

　　收敛条件：残差≤1e-6

　　材料特性：

　　色散模型：Sellmeier方程（6系数）

　　吸收系数：k≤0.001@可见光

　　4.制造误差影响仿真

　　蚀刻误差建模：

　　深度偏差±5%（蒙特卡洛5000次采样）

　　侧壁角误差±0.5°

　　对准误差分析：

　　X/Y偏移±0.25μm

　　旋转误差±10 arcsec

　　二、zemax怎么设计菲涅尔透镜

　　构建高效菲涅尔光学系统需实施六级优化策略：

　　1.菲涅尔面型参数化建模

　　基础参数设置：

　　焦距：100mm（F/#=2）

　　环带数量：200（最小环宽10μm）

　　基底材料：PMMA（n=1.49@589nm）

　　相位函数选择：

　　扩展多项式面型（最高16阶项）

　　非球面系数优化范围：±0.01

　　2.衍射效率优化算法

　　混合优化策略：

　　全局优化：遗传算法（种群规模200）

　　局部优化：阻尼最小二乘法（迭代500次）

　　效率约束条件：

　　主衍射级效率≥85%

　　杂散光≤1%

　　3.制造约束条件设置

　　加工可行性限制：

　　环带倾角≤30°（金刚石车削限制）

　　最小特征尺寸≥5μm（光刻工艺极限）

　　材料选择规范：

　　紫外固化胶折射率匹配公差±0.001

　　热膨胀系数CTE≤7e-5/K

　　4.公差灵敏度分析

　　蒙特卡洛模拟配置：

　　样本数：10,000次

　　关键参数：环带位置/深度/倾角

　　性能标准：MTF@50lp/mm下降≤15%

　　敏感度排序：

　　环带位置＞深度＞基底曲率

　　5.多级衍射结构设计

　　谐衍射方案：

　　工作波长：405/532/650nm三波长

　　相位深度：3λ/2π（多级次匹配）

　　效率平衡优化：

　　各波长平均效率≥75%

　　色差补偿Δf≤0.1%

　　三、Zemax与机械热力耦合分析

　　在精密光学系统中，"Zemax与机械热力耦合分析"成为可靠性设计的关键：

　　1.多物理场数据交互

　　结构变形映射：

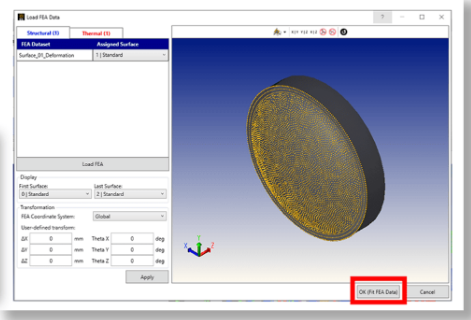

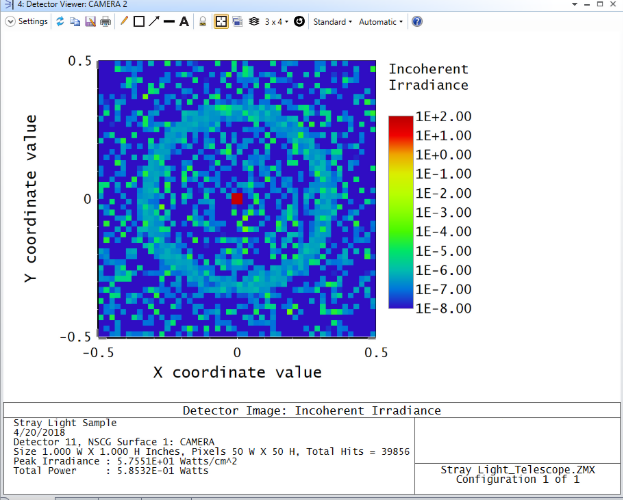

　　导入ANSYS形变数据（CSV格式）

　　面形拟合精度：RMS≤λ/100

　　温度载荷设置：

　　梯度场ΔT=±15℃（时间步长1秒）

　　材料dn/dT系数（精度1e-6/K）

　　2.主动补偿机制设计

　　机械调节方案：

　　压电陶瓷位移±50μm（分辨率10nm）

　　旋转补偿±0.1°（步进电机控制）

　　光学补偿策略：

　　自适应镜面曲率调节（ΔR±0.5%）

　　液体折射率匹配（Δn=5e-4/℃）

　　3.热控系统集成优化

　　相变材料应用：

　　石蜡（熔点28℃）潜热200kJ/kg

　　填充厚度3mm（覆盖率≥95%）

　　热管布局设计：

　　传热功率≥100W/m·K

　　温度梯度≤±0.2℃

　　4.可靠性验证体系

　　环境试验模拟：

　　温度循环（-40℃~+85℃，200次）

　　振动谱：RMS 8Grms（20-2000Hz）

　　失效模式分析：

　　胶层剪切应力≤3MPa

　　面形变化容限RMS≤λ/30

　　Zemax如何模拟衍射效应zemax怎么设计菲涅尔透镜，这套方法体系已在极紫外光刻物镜、太空望远镜等尖端项目中验证。从亚波长衍射控制到微米级菲涅尔结构优化，从多物理场耦合到可靠性工程，Zemax持续推动光学设计进入跨学科协同创新时代。
