Zemax非序列设置光源发散角，Zemax非序列光线总是从元件中出来是很多用户在使用OpticStudio进行自由光学建模或照明模拟时常遇到的问题。非序列模式下的光源配置比序列系统更加灵活，但同时也更容易因参数设置不当导致光线追踪异常、方向混乱或源发散角失控。本文将围绕发散角的设置方法、光线异常穿透器件的原因，以及具体的调试与修正步骤进行全面解析，帮助用户准确控制非序列系统中光的传播行为。

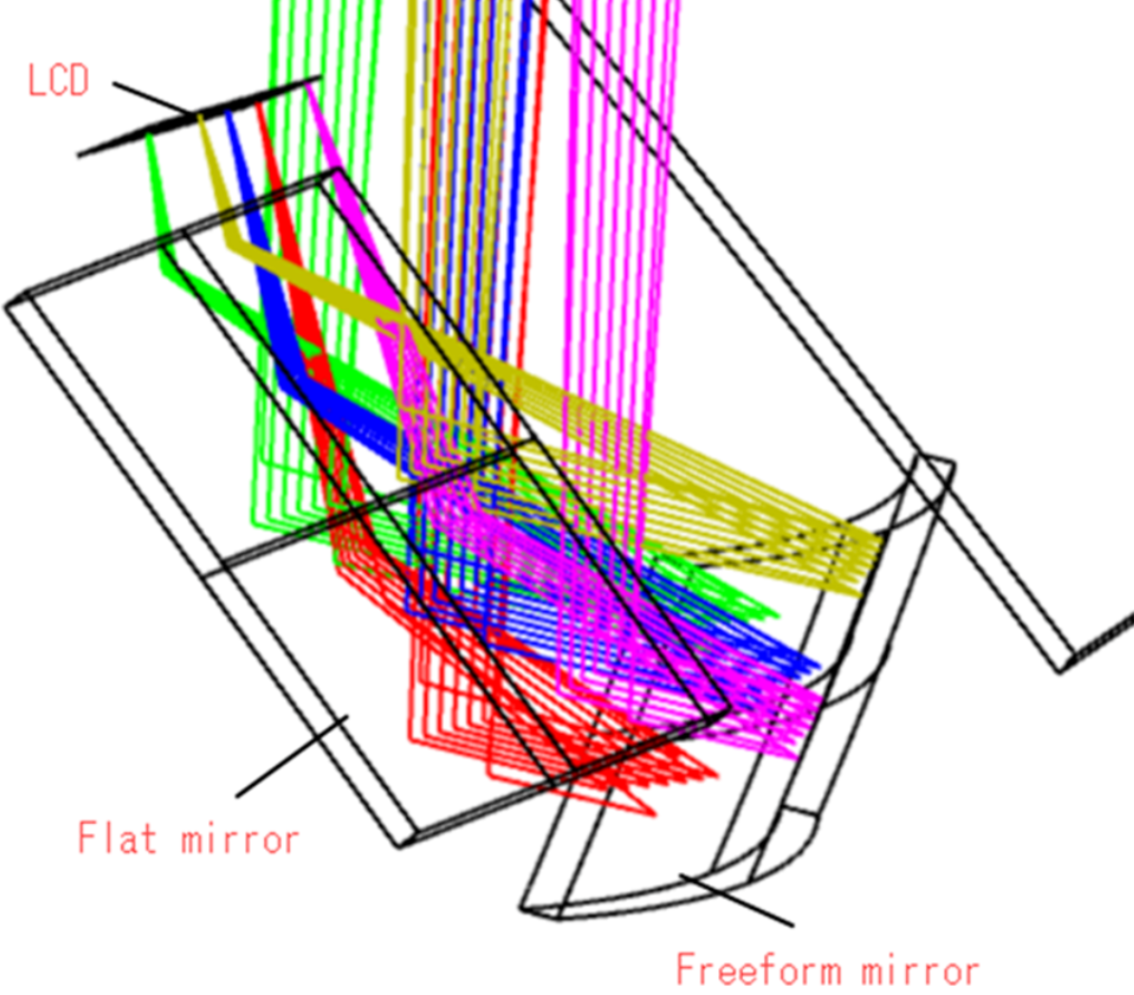

一、Zemax非序列设置光源发散角
在Zemax非序列模式（Non-Sequential Mode）中，发散角是控制光源照射范围与方向性的重要参数，特别是在模拟LED、点光源、锥形光束等实际照明器件时更是不可忽视。
1、发散角的定义与意义
发散角（Divergence Angle）表示从光源出发的光线在空间中扩散的角度范围。较小的发散角表示光线集中、方向性强（如激光器），较大的发散角则意味着发散广、照射面广（如LED灯珠）。
2、设置发散角的主要光源类型
在非序列系统中，常见具有发散角控制参数的光源对象有以下几种：
Source Point（点光源）
参数中包括Cone Angle（锥形角），用来控制光线在三维空间中锥状扩散范围；
设置方法：在非序列组件编辑器中添加“Source Point”，设置角度值为如20、30度，即光线以锥角±θ方式从源点向外发散；
注意：角度是从轴向中心线向外半角，20度Cone Angle表示全角40度。
Source Ellipse/Source Rectangle（面光源）
参数中通常有发散角限制项，如Angular Half Width；
可设定X轴与Y轴方向上的独立发散角，实现椭球状扩散；
用于模拟如液晶背光板、LED面阵等广角发散源。
Source Cone（锥形光源）
该光源本身即以Cone形态进行辐射；
可直接设置Cone Angle，适用于聚光灯或准直照明系统。
Source Ray File（外部光源数据）
若导入如IES、RAY等格式的真实光源文件，发散角已经由数据决定；
无需手动设定发散角，只需确保读取方式为“Full Ray Data”。
3、实操建议与发散角调试技巧
使用光线图辅助观察发散范围（开启Ray Fan）；
若使用Cone Angle，但仍发现光线“向后”发散，需检查方向矢量设置（Direction Vector）；
适当使用“Limit Angle”或“Spatial Filter”控制光源照射方向与范围；
可配合“Detector Polar”进行角度响应分析，验证发散角设置效果。
二、Zemax非序列光线总是从元件中出来
光线在非序列系统中“穿越”物体或者“直接从透镜中冒出”，是另一个让许多初学者困扰的问题。看似是光追异常，其实多数时候是由于物理属性、材料定义或边界条件设置不当所致。
1、问题症状表现
光线从镜头或物体“内部发出”，并非从光源传播；
所有光线无视折射或反射，直接笔直射出；
光线绕过器件或穿透遮挡物，违反物理直觉。
2、常见原因分析
材料未定义或为“None”
若一个物体的材料设置为“None”，Zemax默认其为透明体或不参与光学交互，导致光线可以无视该器件直接穿过或发出。
表面朝向反转
对于厚透镜体或自定义结构，若几何体法线朝向错误，可能导致入射面成为出口面。此时光线在逻辑上从元件中“冒出”，实为方向混乱。
物体未启用光学功能
某些几何对象如CAD导入组件，若未勾选“Optically Active”，系统将其视作几何障碍但不参与反射/折射。
光源位置嵌入物体中
若Source Point、Source Ellipse等源体位置设在物体几何内部，Zemax无法识别包裹结构，会直接从最近的表面“喷发”光线。
非序列路径重用开关未设置
若在设置“Component”的光线追踪属性时未正确配置“Face Forward”或“Allow Internal Reflection”等选项，光线可能在错误路径中跳转或提前离开路径。
3、解决方案与实操建议
明确材料设置：务必为每一个透镜或物体设定具体折射率材料，如N-BK7、PMMA等；
检查光源位置：使用3D Layout快速检查源是否陷入实体几何中；
调整物体顺序与编号：有时组件叠放错误会导致光追路径错乱；
应用“Boolean Objects”解决嵌套问题：如反射杯中嵌套LED芯片时；
使用Ray Trace分析每条光线路径：开启详细追踪以查看反射折射每一步，帮助定位异常行为。
三、Zemax非序列系统中光传播控制的拓展应用
掌握基本发散角设定与异常光线排查后，用户可以进一步优化系统配置，让Zemax更好地模拟现实中的复杂照明或成像结构。
1、利用“Surface Property”设置吸收与反射比
在非序列物体属性中调整“Absorption”参数，可模拟黑体、半透镜或部分遮光器件；
设置不同“Coating”反射膜层实现局部反光或多层干涉效果。
2、动态调整发散角实现变焦或聚光
将Cone Angle与模型的变量绑定，形成可变角度的光源；
配合优化器进行发散角自动调整，如模拟自适应LED透镜。
3、使用源权重与采样数提升仿真准确率
发散角越大，需光线数更多才能覆盖目标区域；
增加每帧射线数量（Number of Rays），以提高角度均匀性；
细分角度范围（Angular Divisions）提升局部角域采样密度。
4、检查系统边界条件
启用“Environment”设置背景材质，如设为空气或真空；
确认物体外部没有隐形大平面遮挡导致光线扭曲。
5、配合光度探测器做角度响应分析
使用“Detector Polar”或“Detector Angle”探测角度分布；
验证锥形角是否真实生效，避免表面角度设置与物理表现不一致。
总结
Zemax非序列设置光源发散角，Zemax非序列光线总是从元件中出来是理解非序列系统光学行为的关键环节。只有在实际操作中充分考虑每一个参数的物理意义与几何逻辑，结合可视化工具排查异常，才能高效搭建一个精准、稳定的照明仿真系统。Zemax非序列环境虽然灵活但也复杂，建议多使用调试工具与批量光线追踪功能，反复验证参数设置是否达到预期效果。
