如何用Zemax设计光学系统，怎么用Zemax导出光学数据是许多光学工程师、科研人员在使用Zemax过程中最关心的两个核心问题。Zemax作为一款行业领先的光学设计软件，不仅可以完成从初步概念建模到系统优化的全流程建模，还能灵活导出关键光学数据用于进一步分析与交付。掌握这些基础操作，是高效使用Zemax进行光学系统设计的关键。
一、如何用Zemax设计光学系统
在Zemax中设计一个完整的光学系统，大体包含从光源设置、镜头或透镜排列、光线追迹、优化设计到性能评估几个关键步骤。以下是详细操作流程：
1.新建光学系统文件
打开Zemax OpticStudio，点击【File】→【New】，新建一个Lens文件（.ZMX格式）。这是整个光学设计的起点。
2.设置系统参数
进入【System Explorer】，根据需求设置以下参数：
波长设置：添加一个或多个工作波长
视场角：根据光学系统成像区域设定（如0度表示轴向光线）
单位系统：毫米、英寸或自定义
折射率数据：可选择玻璃库（如SCHOTT、CDGM）
3.构建光学元件结构

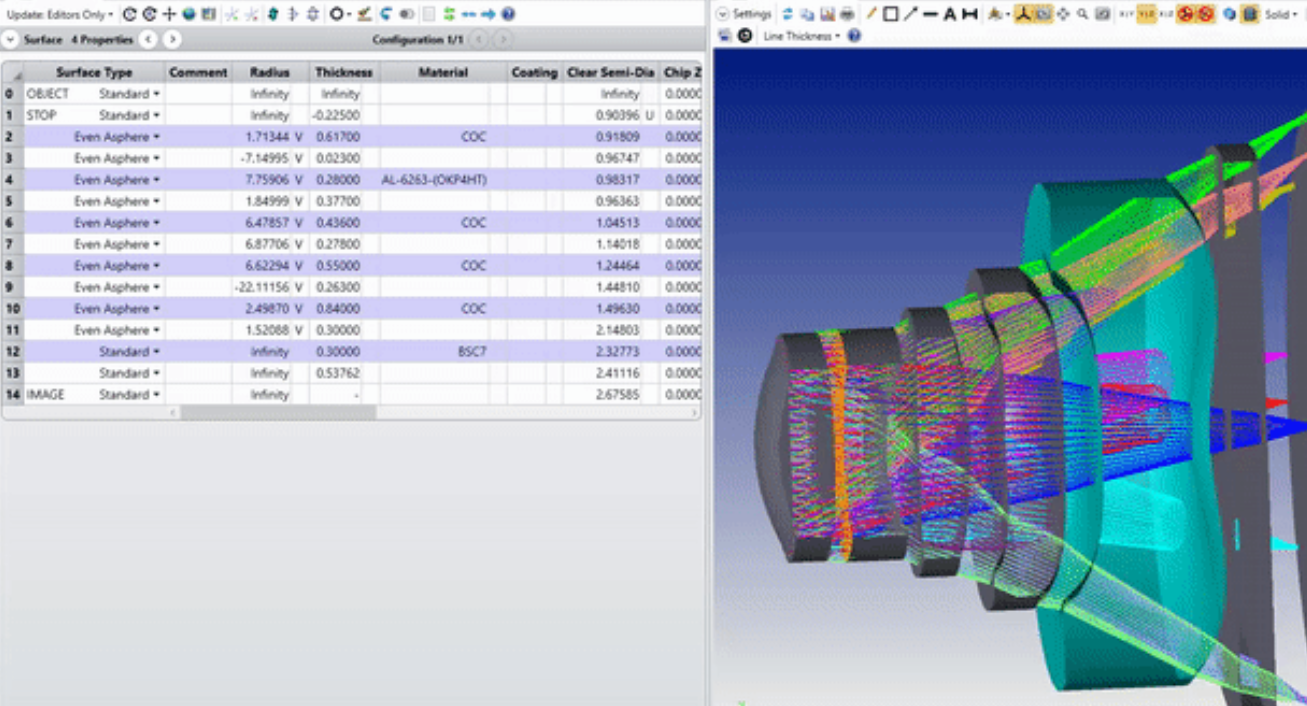

在Lens Data Editor中输入每一个面（surface）的参数：
Surface Type：选择标准球面、非球面、反射镜等
Radius of Curvature：面曲率半径
Thickness：与下一面之间距离
Glass：选择材料，如BK7、F2等
Aperture：设定有效光圈大小
例如，一个简单双透镜结构可设置如下：
Surface 0：OBJ
Surface 1：Convex Lens（BK7）
Surface 2：空气间隔
Surface 3：Concave Lens（F2）
Surface 4：图像面（IMA）
4.添加光源与光线追迹
使用【Ray Aiming】功能启用主光线跟踪或设置点光源。
点击【Analyze】→【Ray Fan】【Spot Diagram】等工具查看：
光线是否聚焦在像面
是否存在明显像差或偏移
5.优化系统性能
Zemax的优化功能可自动调节镜片参数以改善成像质量。
打开【Optimization Wizard】或手动添加Merit Function
使用【Optimize】→【Local Optimization】执行局部优化

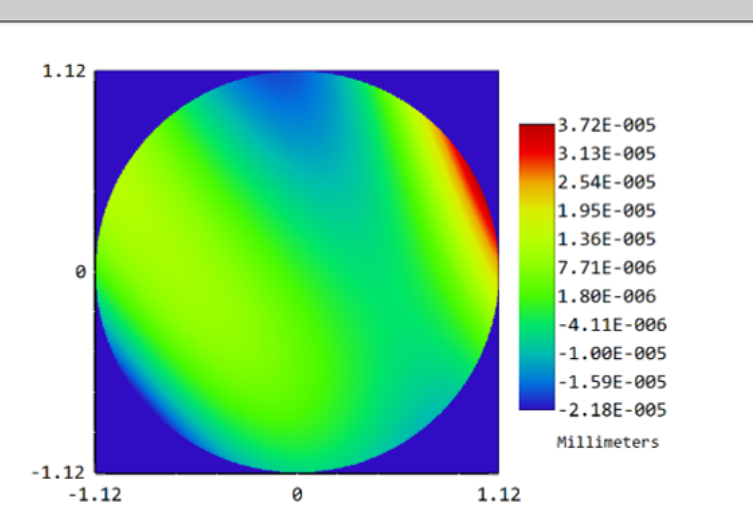

根据光斑大小、MTF、波前误差等目标进行权衡优化
6.添加公差分析
系统设计完成后，打开【Tolerance Analysis】：
添加制造误差（厚度、曲率、位移）
仿真加工和装配误差对成像质量影响
输出Worst Case与Monte Carlo结果
7.构建三维模型预览
Zemax提供3D Layout功能：
点击【Layout】→【3D Layout】展示系统结构
观察光线传输路径、系统对称性与机械结构空间关系
二、怎么用Zemax导出光学数据
Zemax不仅可用于设计光学系统，还提供一系列导出接口，便于将设计数据应用于生产、分析或文档输出。
1.导出光学参数数据（Lens文件）
点击【File】→【Save As】，可以保存为：
.ZMX格式（原始设计文件）
.ZDA格式（Zemax Design Archive）
.SEQ/.ZRD/.DAT（用于特定接口或仿真数据）
2.导出Ray Data（光线追迹数据）
Zemax支持将光线追迹结果导出为文本或图形数据：
在【Ray Trace】中启用【Save Rays to File】
可选择导出特定波长、视场的光线坐标、方向、功率信息
格式：.RAY、.TXT或.CSV，可供MATLAB等二次分析
3.导出镜片参数用于生产
在【Reports】模块中：
使用【Prescription Data】导出光学参数汇总（曲率、厚度、材料）
使用【Tolerance Report】导出公差范围说明
可选择PDF、Word或CSV格式输出
4.与CAD系统对接导出STEP/STL模型
对于需要在SolidWorks、CATIA等机械CAD中使用的场景：
进入【File】→【Export CAD File】
设置输出格式（STEP、IGES、SAT等）
可选择输出整套镜头系统或单个元件
支持保留边缘、尺寸与装配接口信息
5.与LightTools/TracePro等软件数据对接
Zemax支持将设计导出为系统文件供其他光学仿真软件读取：
使用【Export】→【Radiant Zemax Export】或【Zemax to LightTools】功能
输出面数据、材质属性与光线分布
应用于照明模拟、透镜模具设计、自由曲面设计等
6.脚本化数据导出
利用Zemax的ZPL（Zemax Programming Language）语言，可以自动化导出流程：

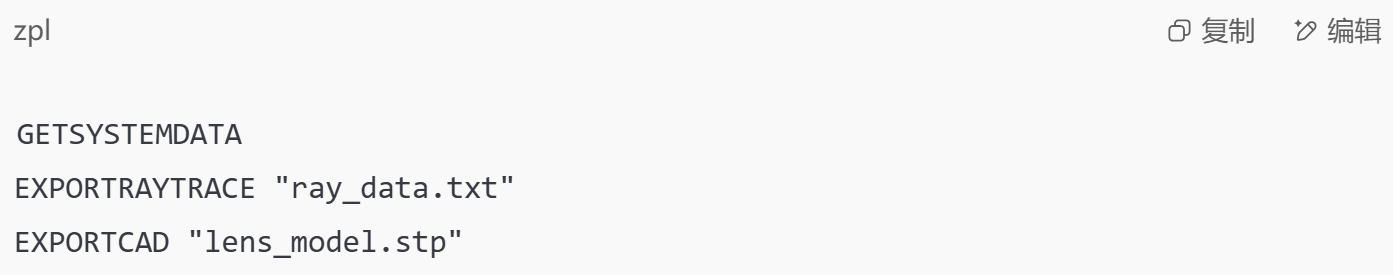

此脚本可嵌入优化流程、自动化测试流程或批量输出环境中。
三、光学系统设计与数据导出的融合策略
将“如何用Zemax设计光学系统”与“怎么用Zemax导出光学数据”相结合，才能形成闭环的工程设计思维，不仅停留在仿真阶段，还能服务于实际生产、验证和交付。
1.设计-制造一体化流程
通过在Zemax中构建完整镜头结构，再导出CAD文件给机械团队，可以避免因设计误差造成机械干涉问题。同时导出的公差数据也能直接嵌入加工流程中。
2.与成像系统联合分析
可将Zemax输出的点扩散函数（PSF）与摄像头模组图像处理算法结合，优化ISP参数，提升图像清晰度。
3.设计输出自动化
对于需要频繁调整焦距、FOV等参数的镜头开发项目，可批量生成多个设计文件和配套文档，提高迭代效率。
4.数据结果可视化报告
将设计参数、图像质量分析、Spot图、MTF曲线一并导出为图文报告，有助于向客户或项目团队清晰交付成果。
总结
如何用Zemax设计光学系统，怎么用Zemax导出光学数据这两个操作其实贯穿了整个光学工程项目的生命周期。从建模、光路追迹、性能优化、公差分析，到最终导出设计文件、镜头参数、3D模型和光线数据，每一个步骤都能在Zemax中完成并闭环。只要熟练掌握这些关键流程，设计者就可以高效完成从方案验证到实际生产的全链路光学系统开发。
