在光学设计和分析过程中，了解热和结构变形对光学性能的影响至关重要。Zemax OpticStudio提供了强大的功能，允许用户导入有限元分析（FEA）数据，以便进行详细的性能分析。本文将指导您如何在OpticStudio中载入FEA数据，设置分析参数，并查看光学性能的变化。通过这些步骤，您将能够更好地理解和优化光学系统。

　　一、载入FEA数据

　　在开始分析之前，您需要准备好FEA数据文件。本文的下载部分提供了光学设计示例，您可以下载并使用这些示例进行操作。

　　1. 打开OpticStudio文件

　　首先，打开OpticStudio并载入示例文件“SteeringPrismSystem_SEQ_v04.zar”。确保您已经将该文件下载并保存在您的计算机上。

　　2. 进行波前图分析设置

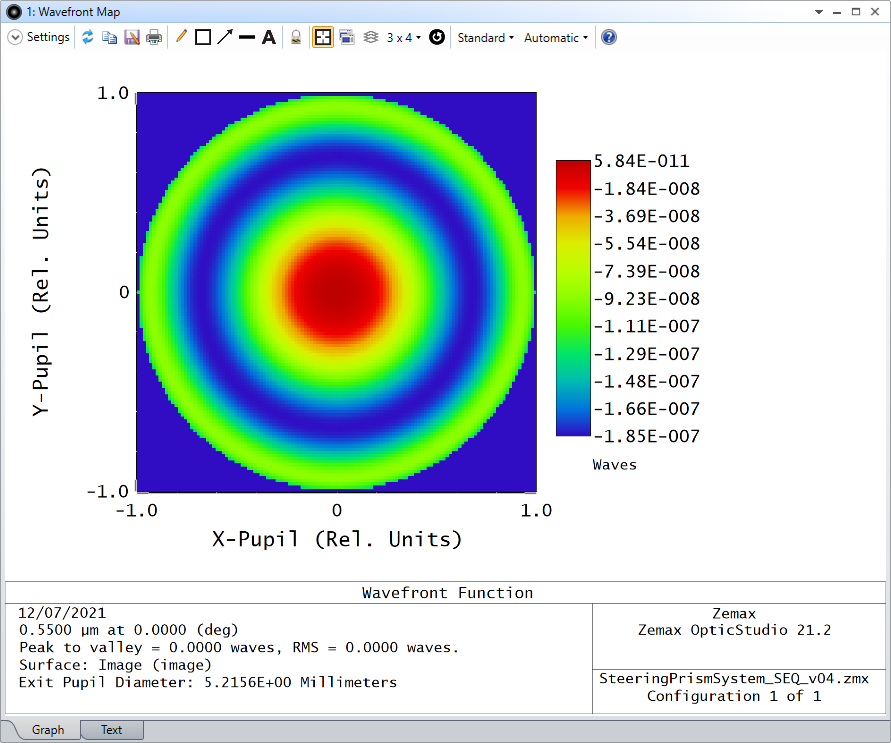

　　接下来，您需要设置波前图分析。打开菜单，选择Analyze...Wavefront...Wavefront Map，并进行以下设置：

　　- 显示：伪彩色图

　　- 采样：128*128

　　3. 进行表面凹凸分析设置

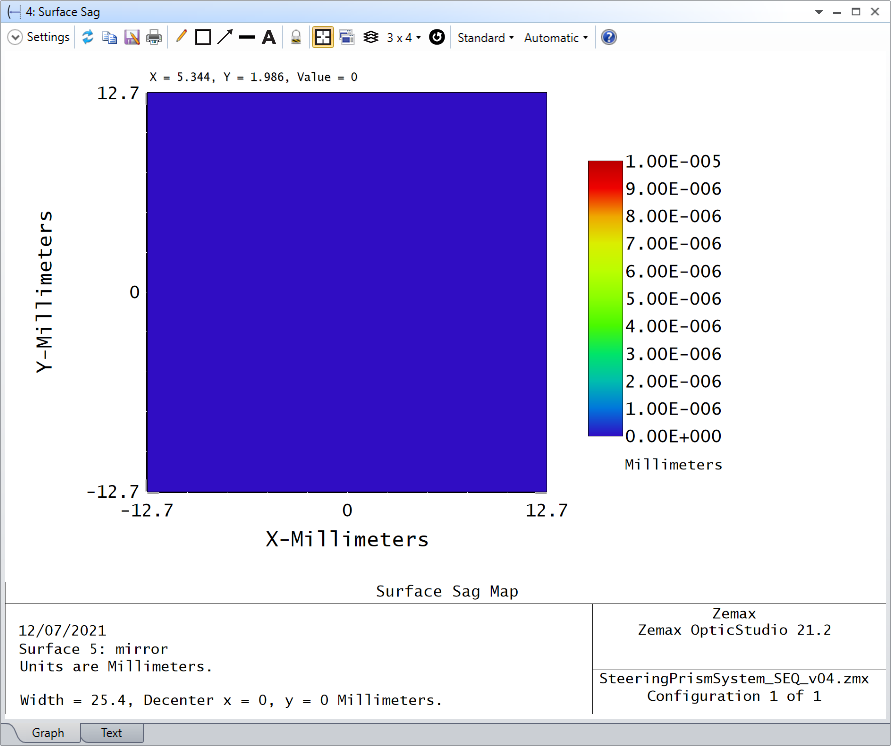

　　然后，进行表面凹凸分析。打开菜单，选择Analyze...Surface...Sag，并进行以下设置：

　　- 显示：伪彩色图

　　- 采样：129 x 129

　　- 面：5 - mirror

　　4. 窗口布局调整

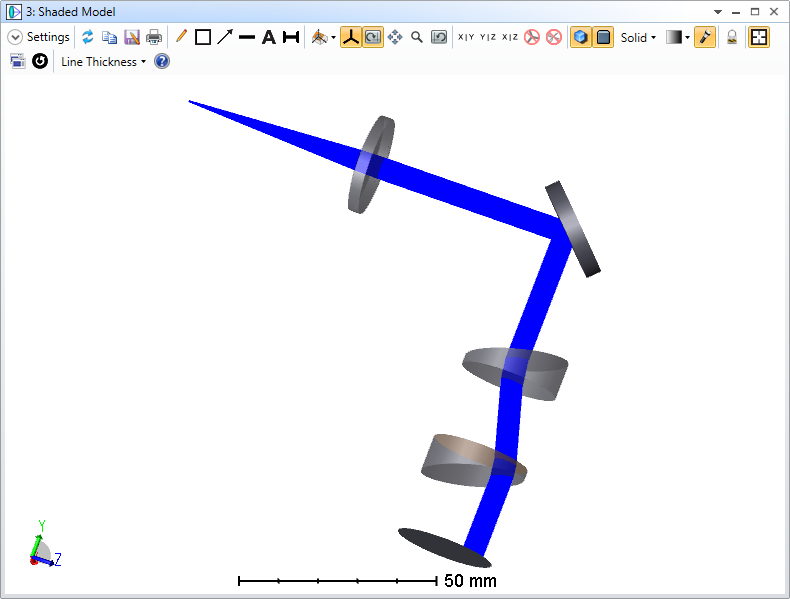

　　为了更好地查看分析结果，将所有窗口平铺。单击Setup...Window Options...Tile All Windows，以便于观察不同分析结果。

　　5. 载入FEA数据

　　在菜单中选择STAR...Load FEA data，打开“Load FEA Data”窗口。在此窗口中，单击Load FEA，然后将显示文件资源管理器窗口。导航到您的FEA数据所在位置，选择需要的所有文件，然后单击Open。

　　在此过程中，STAR模块将自动根据文件结构对温度曲线和面变形文件进行分类。

　　二、选择FEA数据集

　　在载入FEA数据后，您需要指定每个FEA数据集的光学面。在下拉菜单中选择相应的面。在本示例中，FEA数据集文件名中包含了正确的面编号以供参考。

　　如果对多个FEA数据集指定了相同的光学面，系统将会出现警告提示。

　　三、调整FEA数据

　　默认情况下，STAR模块使用全局坐标系匹配全局坐标参考面。在本例中，FEA数据保存到了与OpticStudio中的全局坐标参考面匹配的全局坐标系中（面 2）。

　　1. 确认坐标系模式

　　在“变换”部分，使用FEA Coordinate System控制按钮确认坐标系模式设定为Global。此时，FEA数据点的位置将会显示，并且应该与光学面对齐。

　　2. 热FEA数据处理

　　单击Thermal，并对热FEA数据集重复执行上述过程。在“变换”部分，确认坐标系模式设定为Global。

　　3. 完成数据对齐

　　确认所有FEA数据集对齐后，单击OK (Fit FEA Data)。此时，系统将载入FEA数据集，计算并移除刚体运动（RBM），并执行数值拟合。

　　在帮助文件的“STAR选项卡 > FEA拟合流程和RBM”部分可以找到有关此流程的更多信息。

　　完成后，“载入FEA数据”窗口将会关闭。

　　四、更新和查看分析结果

　　1. 更新窗口

　　单击Update All (CTRL + SHIFT + U)以更新所有窗口并查看FEA数据集对不同分析的影响。

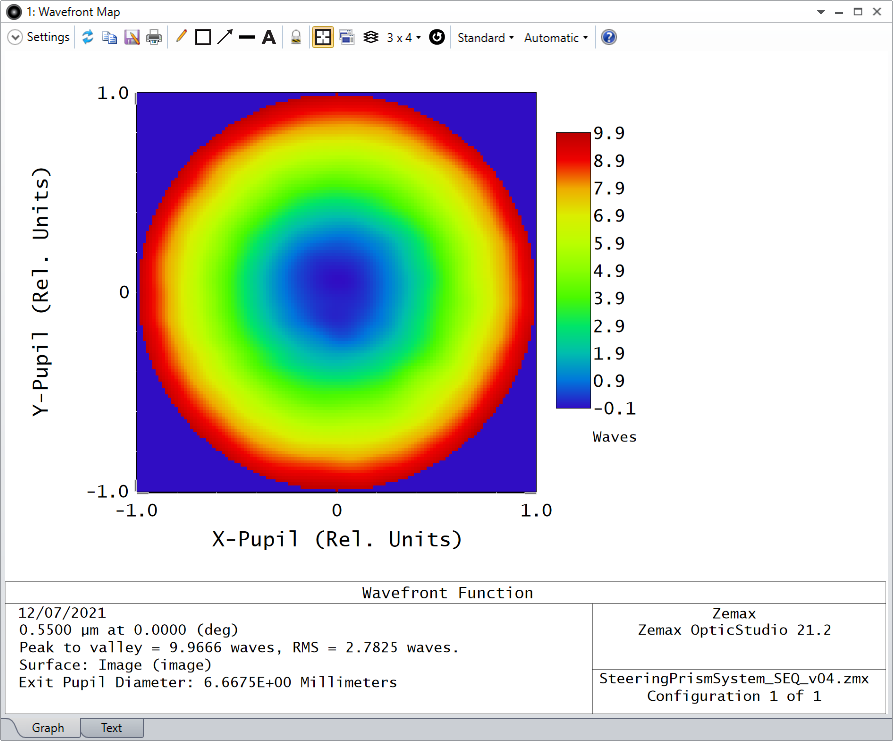

　　2. 查看系统波前图

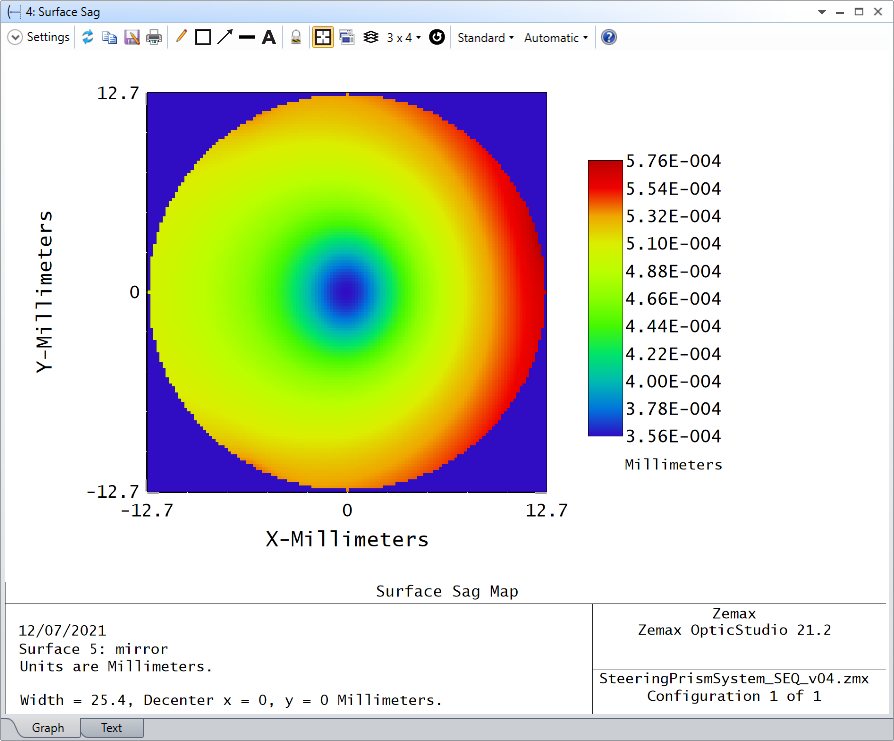

　　在更新后，系统的波前图将会发生变化。您将能够看到原来的平面镜面的面型矢高将会显示矢高。

　　五、分析结果解读

　　通过以上步骤，您已经成功导入并分析了FEA数据。此时，您可以根据分析结果进行进一步的光学设计优化。观察波前图和表面凹凸图，您可以识别出光学系统中的潜在问题，并据此进行调整。

　　通过本文的详细指导，您应能顺利在Zemax OpticStudio中导入和分析FEA数据。掌握这些步骤后，您将能够更有效地评估热和结构变形对光学性能的影响，从而优化您的光学设计。如果在操作过程中遇到任何问题，请参考相关帮助文档或联系Zemax支持团队。希望您在光学设计的旅程中取得成功，并充分利用OpticStudio的强大功能！
