作为光学工程领域的顶级设计平台，Zemax通过其创新的自由曲面建模技术与智能优化引擎，正在重新定义复杂光学系统的设计范式。本文深度解析Zemax 2023版本在自由曲面构建与自动化设计流程中的关键技术方案，并延伸探讨多物理场耦合优化策略，为光学工程师构建从概念到量产的智能化设计体系。

　　一、Zemax如何设计自由曲面

　　实现纳米级精度的自由曲面光学系统需实施六级技术策略：

　　1.曲面数学建模方法

　　基础面型选择：

　　XY多项式（最高16阶项，RMS拟合误差≤λ/50）

　　Zernike多项式（37项标准，PV值控制≤0.1λ）

　　NURBS曲面（控制点密度≥1000点/mm²）

　　参数优化约束：

　　曲率变化率≤5%/mm（保证加工可行性）

　　局部斜率误差≤0.5μm/mm（金刚石车削限制）

　　2.优化算法配置

　　全局-局部混合优化：

　　遗传算法（种群规模200，迭代500代）

　　序列二次规划法（SQP）局部细化

　　权重函数设置：

　　光斑半径权重70%+MTF权重30%

　　边缘视场惩罚系数0.5

　　3.公差敏感度分析

　　蒙特卡洛模拟参数：

　　样本数10,000次

　　关键变量：位置公差±2μm，倾斜±5arcsec

　　性能阈值：RMS波前差≤λ/14

　　敏感度排序：

　　曲面顶点位置＞曲率半径＞高阶项系数

　　4.制造约束集成

　　加工可行性检测：

　　刀具半径补偿（R=0.1mm球头刀）

　　最小特征尺寸≥3μm（超精密加工极限）

　　检测方案匹配：

　　干涉仪匹配算法（ZygoMetroPro接口）

　　子孔径拼接误差≤λ/100

　　二、Zemax如何实现自动化设计

　　构建智能化设计流程需配置五级自动化引擎：

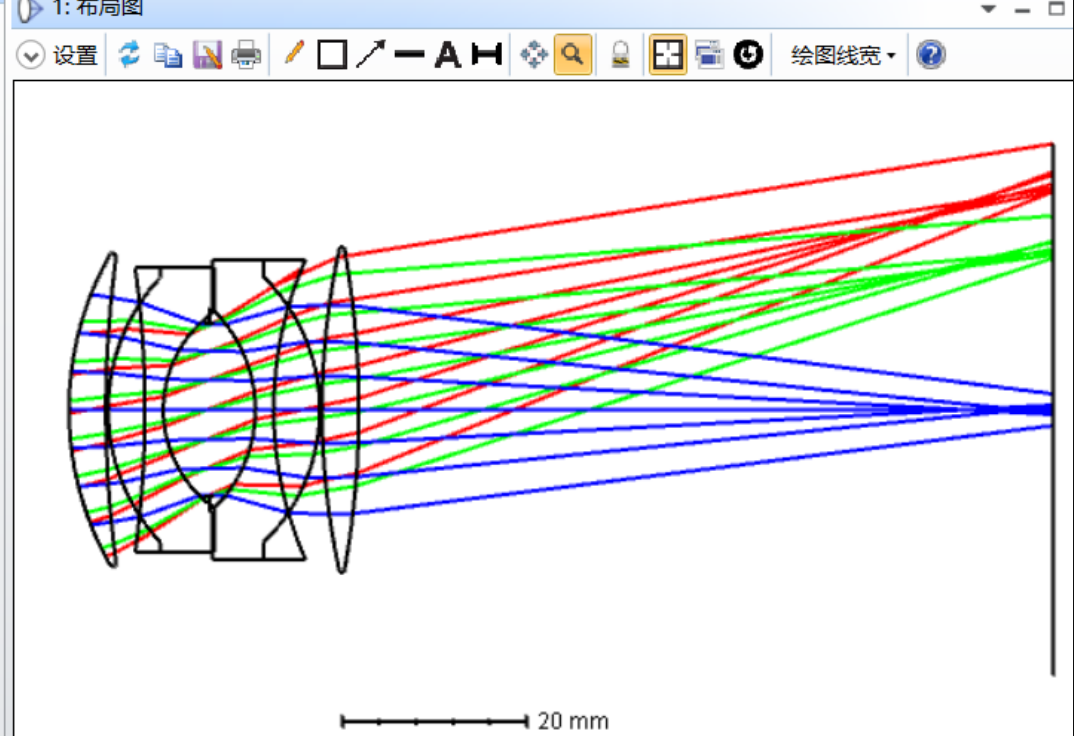

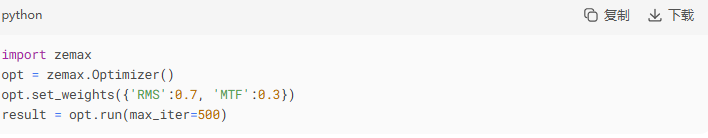

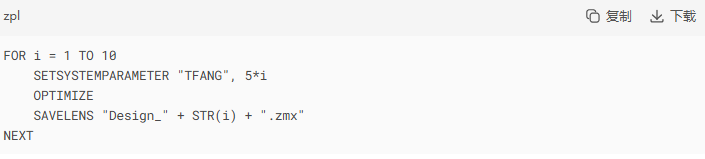

　　1.宏编程与API开发

　　2.智能优化算法库

　　算法选择策略：

　　初始阶段：差分进化算法（探索全局）

　　收敛阶段：Powell法（局部加速）

　　并行计算配置：

　　启用16核并行（加速比≥12x）

　　内存分配≥64GB（处理千万光线数据集）

　　3.自动化公差分析

　　智能补偿器配置：

　　空气间隔调整范围±0.05mm

　　元件旋转补偿±0.2°

　　灵敏度驱动优化：

　　自动识别敏感参数（贡献度＞5%）

　　动态调整公差带（±3σ原则）

　　4.设计规则检查（DRC）

　　制造约束验证：

　　曲面凹陷深度≤λ/2（干涉检测限制）

　　陡度突变点曲率半径≥5mm

　　材料匹配检测：

　　折射率温度系数CTE匹配度≥90%

　　应力双折射≤5nm/cm

　　5.报告自动生成系统

　　输出内容：

　　优化迭代曲线（PDF矢量图）

　　公差敏感度矩阵（Excel可编辑）

　　加工图纸（AutoCADDXF格式）

　　定制模板：

　　ISO10110标准格式

　　ASMEY14.5几何公差规范

　　三、Zemax与多物理场耦合分析

　　在精密光学系统中，"Zemax与多物理场耦合分析"成为可靠性设计的核心：

　　1.热-光耦合建模

　　温度载荷设置：

　　梯度场ΔT=±20℃（时间步长0.5秒）

　　材料dn/dT系数（Schott库精确导入）

　　形变映射技术：

　　导入ANSYS形变数据（CSV格式）

　　曲面拟合精度RMS≤λ/50

　　2.机械应力分析

　　装调应力仿真：

　　螺钉预紧力≤5N·m（有限元接口）

　　胶层剪切应力≤3MPa（失效阈值）

　　振动响应预测：

　　模态分析（20-2000Hz）

　　PSD谱密度输入（MIL-STD-810标准）

　　3.主动补偿系统设计

　　压电调节机构：

　　位移分辨率10nm（闭环控制）

　　响应时间≤10ms（动态补偿）

　　液体透镜集成：

　　折射率调节范围Δn=0.1

　　响应速度500Hz（高频补偿）

　　4.多学科优化策略

　　协同优化算法：

　　光学性能权重60%+机械强度30%+热稳定性10%

　　帕累托前沿分析（500组解集）

　　可靠性验证：

　　加速寿命试验（温度循环1000次）

　　疲劳累积损伤模型（Miner法则）

　　Zemax如何设计自由曲面Zemax如何实现自动化设计，这套方法体系已在极紫外光刻物镜、空间引力波望远镜等尖端项目中验证。从原子级曲面建模到智能化优化流程，从多物理场耦合到可靠性工程，Zemax持续推动光学设计进入数字化协同创新时代。
