在光学和机械设计的交叉领域，导入CAD文件是Zemax OpticStudio中一项至关重要的功能。特别是在进行复杂光机元件的杂散光分析时，光线在这些元件上的反射和散射效应会显著影响设计的准确性。此外，在照明系统中，例如汽车仪表盘，光线可能会入射到复杂的光导管中。OpticStudio支持多种常见的CAD文件格式，使得导入CAD物体的过程灵活且强大。本文将详细介绍如何在OpticStudio中导入CAD文件，包括支持的格式、导入步骤、注意事项以及如何调整导入物体的属性。
一、导入CAD物体的重要性

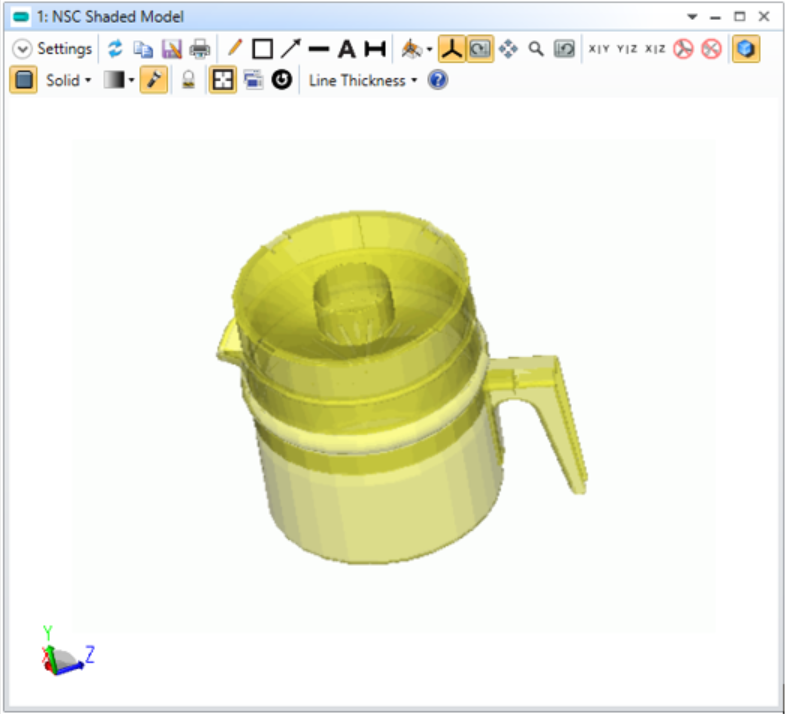

导入CAD物体的功能在OpticStudio中至关重要。CAD物体的结构可能十分复杂，光线在物体中可能会产生多次反射、折射或散射等相互作用。因此，使用非序列光线追迹来描述光线与物体之间的相互作用是非常必要的。在序列系统中，我们也可以使用混合模式进行类似的非序列光线追迹。
OpticStudio支持四种静态CAD文件格式：
| CAD文件格式 | 描述 |
|---|---|
| STL | 通过小三角形近似表示物体模型的表面，适用于建模反射镜和棱镜。 |
| IGES | 实现不同CAD软件之间数据传输的国标格式，支持光滑且连续的表面。 |
| STEP | ISO标准格式，描述数字产品信息的交换，兼容性强。 |
| SAT | 直接表示ACIS建模引擎的内部数据结构，适用于基于ACIS的CAD软件。 |
二、导入CAD物体的步骤
1. **选择合适的CAD文件格式**
在开始导入之前，首先要确定您要导入的CAD文件格式。不同的格式在光线追迹精度和速度上有所不同。对于由多个平面构成的物体，推荐使用STL格式；而对于光滑连续的表面，推荐使用IGES、STEP或SAT格式。
2. **导入CAD文件**
在OpticStudio中，导入CAD文件的步骤如下：
- 打开OpticStudio，进入您希望导入CAD物体的项目。
- 点击菜单栏中的“CAD”选项，选择“导入CAD物体 (Import CAD Object)”。
- 选择文件类型（如STL、IGES、STEP或SAT），然后浏览到您保存CAD文件的目录。
- 选择文件并点击“打开 (Open)”以导入。
三、支持的CAD文件格式
1. **STL格式**

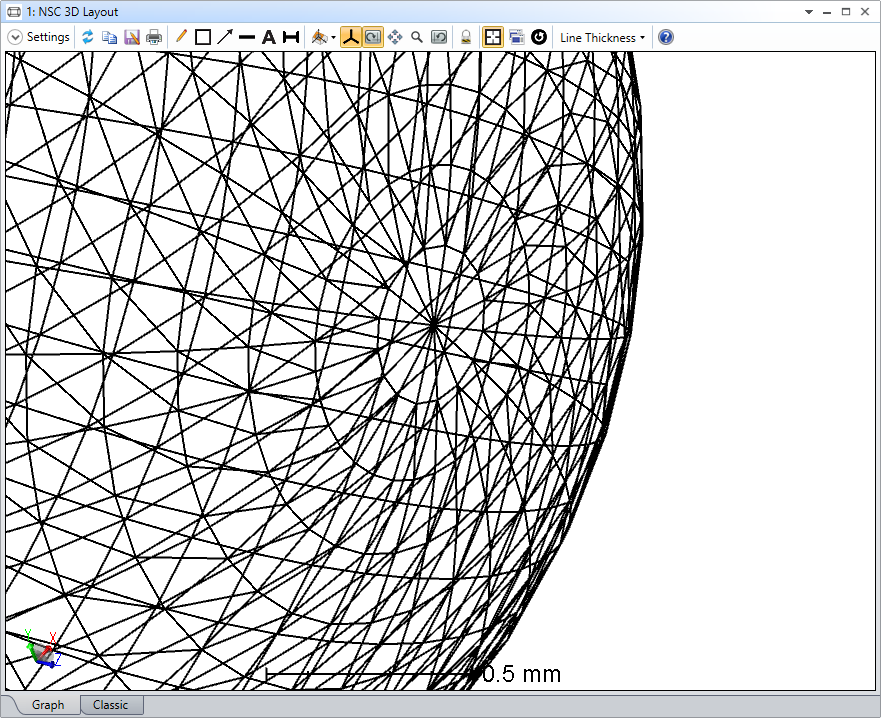

STL (Stereolithography Tessellation Language) 格式在3D打印技术中应用广泛，利用三角形的鳞甲面来描述物体模型。每个小三角面由三个顶点的 {x,y,z} 坐标及表面法向量定义。
示例代码片段：
```
solid AutoCAD
facet normal 0.0000000e+000 0.0000000e+000 1.0000000e+000
outer loop
vertex 6.0000000e+000 4.0000000e+000 6.0000000e+000
vertex 6.0000000e+000 6.0000000e+000 6.0000000e+000
vertex 4.0000000e+000 6.0000000e+000 6.0000000e+000
endloop
endfacet
```
注意，OpticStudio同时支持STL格式的ASCII版本和二进制版本。导入STL格式时，需选择“CAD零件：STL (CAD Part: STL)”进行导入，文件后缀名需为.stl，并保存在Zemax根目录下的objects文件夹中的CAD Files文件夹下。
2. **IGES格式**
IGES (Initial Graphics Exchange Specification) 是美国的国标格式，旨在实现不同CAD软件之间的数据传输。OpticStudio支持5.3版本的IGES标准。
IGES物体需保存在Zemax根目录下的objects文件夹中的CAD Files文件夹下，并使用“CAD零件：STEP/IGES/SAT (CAD Part: STEP/IGES/SAT)”进行导入。
3. **STEP格式**
STEP (Standard for the Exchange of Product Model Data) 是一个综合的ISO标准格式，用于描述如何表示和交换数字产品的信息。OpticStudio可以很好地处理这两种格式，因此在选择格式时，可以根据CAD软件导出模型的质量来决定。
4. **SAT格式**
SAT格式由Spatial Technologies公司开发，采用ACIS几何建模引擎。它可以直接表示ACIS建模引擎的内部数据结构。SAT格式文件可以平滑且连续地表示物体，其导入方法与IGES格式相同。
四、调整CAD物体的属性和参数
导入CAD物体后，用户可以在非序列元件编辑器的参数数据表格或物体的属性窗口中修改和控制物体的属性和参数。可修改的主要属性和参数包括：
| 属性/参数 | 描述 |
|---|---|
| 材料 (Material) | 每个物体仅能定义一种材料。 |
| 缩放 (Scale) | 对物体尺寸进行缩放的无量纲参数。 |
| 模式 (Mode) | 调整模型建立的时间与光线追迹的速度。 |
| X，Y和Z像元数 | 表示使用多少个体元来表示物体的不可见边界。 |
| 分解文件？ (Explode?) | 表示CAD零件是否已被分解。 |
| 弦公差 (Chord Tolerance) | 影响物体在布局图中的渲染效果。 |
五、光线追迹的精度与速度
在选择CAD文件格式时，推荐根据物体的表面特性选择合适的格式。对于由多个平面构成的物体，推荐使用STL格式，而对于光滑连续的表面，推荐使用IGES、STEP和SAT格式。

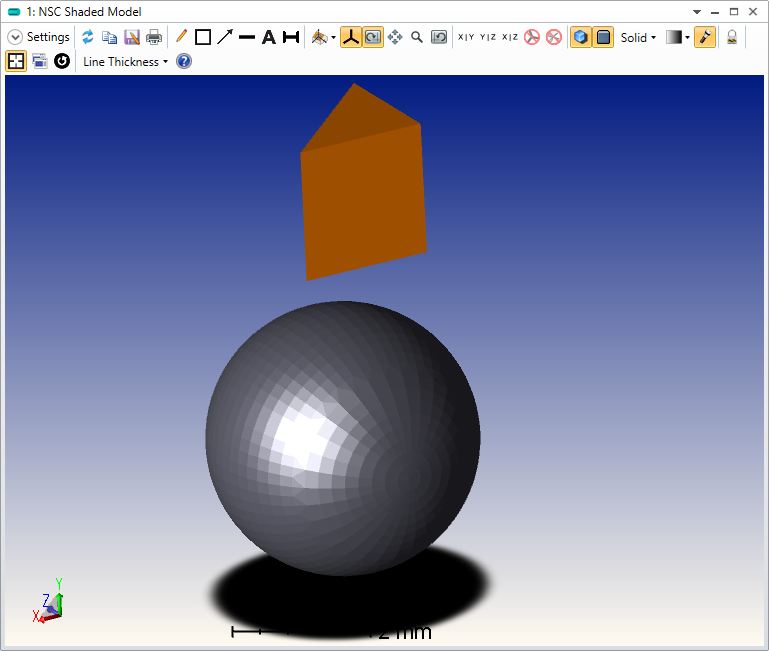

并不是所有类型的表面形状使用CAD文件格式（例如IGES、SAT、STEP）都可以得到足够的光线追迹精度。对于平面、球体和圆柱体来说，在正确设置的情况下使用CAD格式可以具有很高的光线追迹精度。然而，对于高阶的面型来说，CAD格式通常无法高精度地表示这些表面。
例如，使用CAD文件导出复杂的非球面时，可能会损失光学精度。在这种情况下，建议使用OpticStudio内置的面型进行建模，以提高光线追迹的速度和精度。
总结
通过以上步骤，用户可以轻松在Zemax OpticStudio中导入CAD文件，并顺利进行光学设计与分析。无论是导入STL、IGES、STEP还是SAT格式的CAD物体，合理的设置和操作都能确保导入过程顺利进行。了解不同CAD格式的特点和如何调整导入物体的属性，将有助于用户在光学和机械设计中实现更高的精度与效率。如果您在导入过程中遇到任何问题，请参考OpticStudio的帮助文件或联系技术支持以获取进一步的协助。
