怎样用Zemax设计激光光路，Zemax如何解决复杂光路设计是激光工程师和光学系统开发人员在实际项目中常见的技术难题。Zemax作为专业的光学仿真软件，提供了精准的光线追迹、复杂面建模、功率分布仿真和系统优化功能，使其成为激光系统建模与验证的核心工具。无论是基础的准直激光设计，还是多通道复杂反射系统，Zemax都能胜任。

　　一、怎样用Zemax设计激光光路

　　在Zemax中搭建激光光路，通常涉及以下核心任务：光源设置、光束调控（准直、扩束、聚焦）、多镜组建模以及非球面或自由曲面元件模拟。以下是系统性步骤解析：

　　1.设置激光光源参数

　　在Zemax中添加一个定义明确的激光源是基础：

　　打开系统设置（System Explorer）→【Source Type】设为Collimated、Point Source或Gaussian Source。

　　对于激光类源，建议选用【Gaussian Beam】或【Collimated Beam】作为起点。

　　设置波长（如532nm、1064nm等）、初始光束腰半径、发散角和功率。

　　2.构建光学路径

　　使用Lens Data Editor逐步堆叠系统中的镜片、反射镜、滤光片、窗口等元件。

　　平行光管设计：输入平凸透镜或准直镜片，实现激光准直。

　　聚焦系统：在末端放置会聚透镜，将激光聚焦至目标面。

　　反射式光路：设置反射镜（Surface Type反射），改变传播方向。

　　每个面需设定其曲率半径、厚度、材料与通光孔径，确保模拟精度。

　　3.光束质量与传输路径分析

　　使用以下分析工具：

　　Beam Footprint查看每一面上的光斑范围

　　Gaussian Beam Analysis追踪光束腰位置、光束尺寸演变

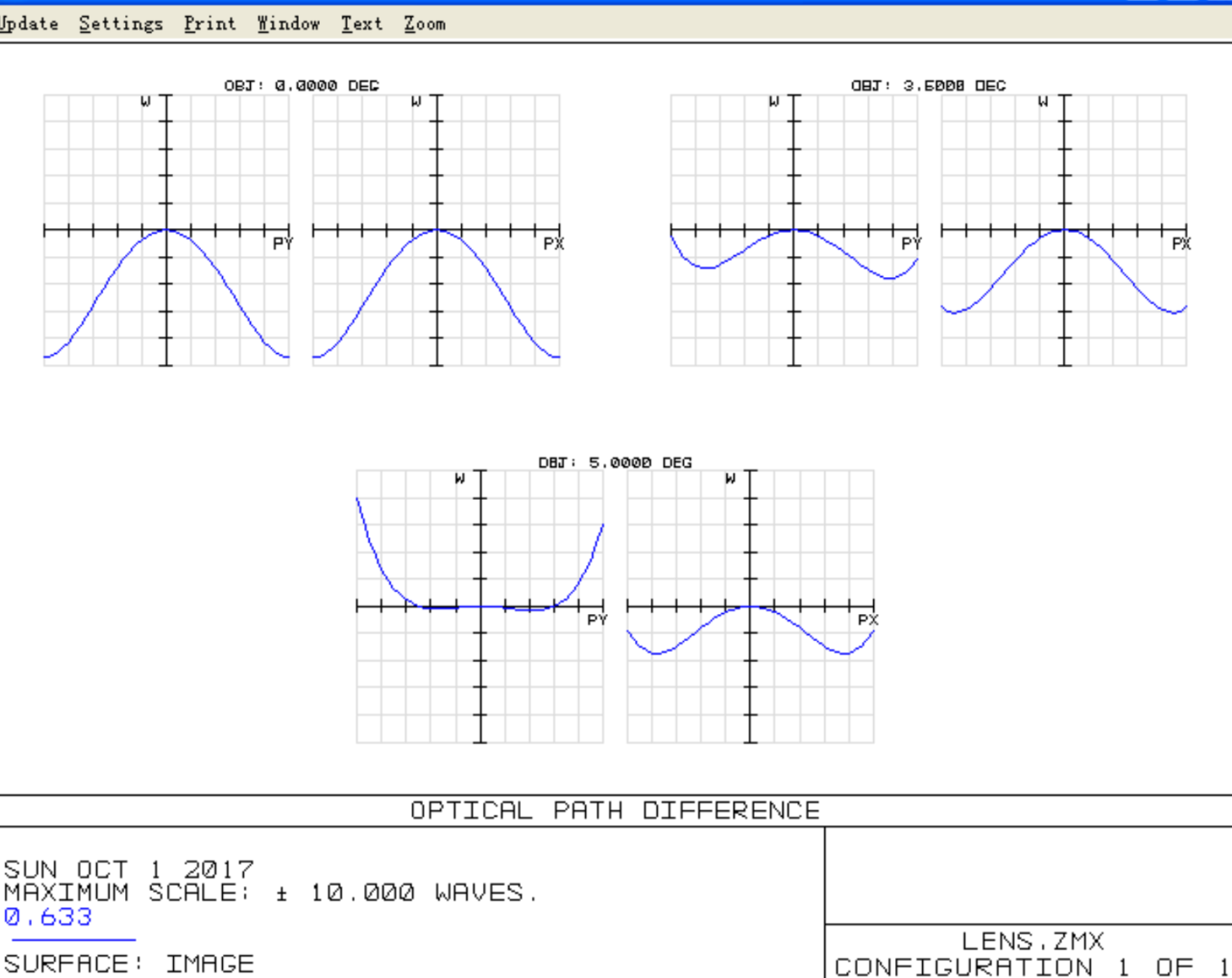

　　Ray Fan/OPD/MTF检查系统对波前的影响与光束质量变化

　　Beam Clipping评估是否有光束遮挡或裁切

　　4.模拟实际条件下的光路传播

　　添加以下因素提升真实性：

　　加入窗口反射膜层干涉（使用Coating属性）

　　模拟空气折射率变化、热像差

　　模拟倾斜镜片或非标准安装角度（使用Tilt/Decenter）

　　5.输出光线结果和光束形状

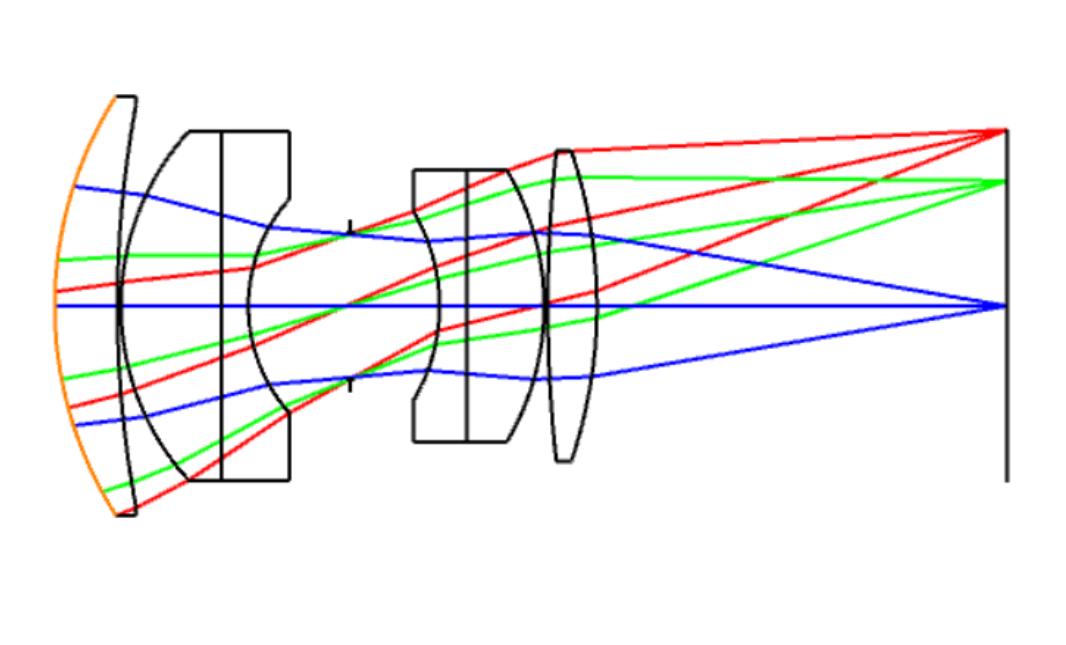

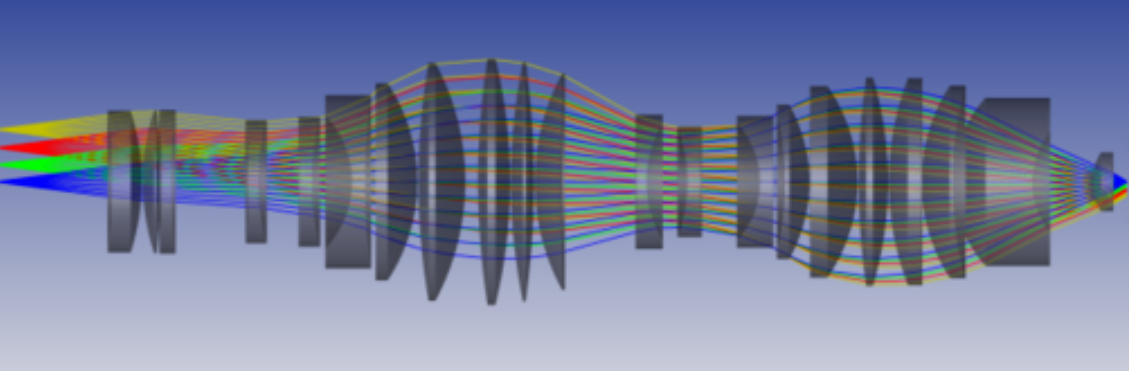

　　使用【Layout】→【3D Layout】查看全局传播路径

　　使用【Beam Plot】→【Intensity】可视化光束截面

　　使用【Ray Trace】生成功率密度图（或导出ZRD追踪结果）

　　6.可选高级建模

　　对于高功率激光系统或自由曲面系统：

　　使用非球面面型（如Conic、Even Asphere）优化光束控制

　　可在非序列模式中模拟光束在复杂系统中的多次反射和散射路径

　　设计DOE（衍射光学元件）或光学栅格调控光束形态

　　二、Zemax如何解决复杂光路设计

　　复杂光路系统往往涉及多个路径分支、波束整形、功率分配、多通道同步等问题。Zemax提供了一整套非序列光学系统工具与宏参数控制机制，适配高度自定义的光学结构需求。

　　1.启用非序列模式设计（Non-Sequential Mode）

　　此模式下，光线被视为物理实体，可被反射、散射、吸收、再发射。

　　适合用于多镜系统、光学路径选择器（如Dichroic beam splitter）

　　可模拟光线穿透多个窗口、镜组后的能量衰减与路径偏移

　　支持导入STL模型，将结构CAD组件纳入仿真

　　2.多路径光束管理

　　利用Beam Splitter或BSDF材质设置光束分流比，实现分光设计。每个分光通道可以继续独立添加透镜、反射镜进行调制。

　　可配置波长依赖型路径跳转，如光谱滤光系统

　　设置衍射元件或DOE控制各通道能量分布

　　模拟多模干涉系统或偏振控制元件的作用

　　3.系统宏结构统一管理

　　Zemax允许用宏和脚本管理光路的复杂排列：

　　可用于自动迭代多个配置、批量输出测试方案，提高系统开发效率。

　　4.使用优化引擎

　　复杂光路系统通常有多个性能指标，比如光斑尺寸、MTF、波前误差等，Zemax的优化引擎支持：

　　多目标函数设置（Merit Function Editor）

　　多参数联合调节（如镜片曲率+间距+材料）

　　批量仿真不同结构组合（Design of Experiments）寻找最优结构

　　5.时间域与动态仿真延展

　　结合Zemax的动态扫描模块：

　　模拟激光扫描振镜的时间延迟与路径变化

　　搭配动态视场模拟高速MEMS反射模块

　　支持多个波前同时追踪用于相干分析

　　三、光路设计与控制逻辑的拓展融合

　　在现实应用中，激光光路设计往往还涉及控制逻辑、系统协同问题。Zemax可以配合外部平台完成建模与控制闭环：

　　1.与MATLAB集成建模

　　通过ZOS-API将Zemax与MATLAB连接：

　　实现实时调参控制

　　将Zemax仿真结果直接用于自动化决策（如阈值优化）

　　批量生成光路方案并批量评估光学性能指标

　　2.配合LabVIEW控制系统

　　激光路径可用Zemax建模后，通过LabVIEW实现物理硬件控制（如调焦电机、偏转模块）验证精度。

　　3.云端参数库协同优化

　　在多团队并行协作项目中，可利用Zemax导出的参数模型，在云端共享镜头结构、光路设计方案，实现快速切换与评估。

　　总结

　　怎样用Zemax设计激光光路，Zemax如何解决复杂光路设计涵盖了从基本建模到多路径管理、从单一光源系统到复杂分支调控的全过程。Zemax不仅提供了精确的设计能力，还具备跨平台的接口能力、强大的仿真功能和优化算法支持，使其成为应对各种复杂激光系统设计的首选工具。掌握这些核心思路，将大大提升光学工程人员在激光应用领域的建模效率与工程落地能力。
