在光学系统设计中，光源的准确性至关重要。光源建模的一种有效方法是使用光线文件，利用大量光线来表示发射端光源，而无需对内部组件进行建模。Osram Opto Semiconductors为其产品提供了兼容OpticStudio格式的光线文件，使用户能够轻松获取和使用这些数据。本文将介绍如何在OpticStudio中访问和使用Osram LED光源数据，包括下载光线数据、导入光线文件以及设置光源的光通量。
一、下载光线数据
要使用Osram提供的光线文件，首先需要从其官方网站下载相关数据。以下是下载光线数据的步骤：
1. 访问Osram Opto Semiconductors主页：
[Osram Opto Semiconductors](https://www.osram.com/os/)
2. 在“工具和服务/应用支持”菜单中选择“光学模拟 (Optical Simulation)”。
3. 点击“光线文件 (Ray Files)/打包 CAD 数据 (Package CAD Data)”链接，转到光学模拟页面。

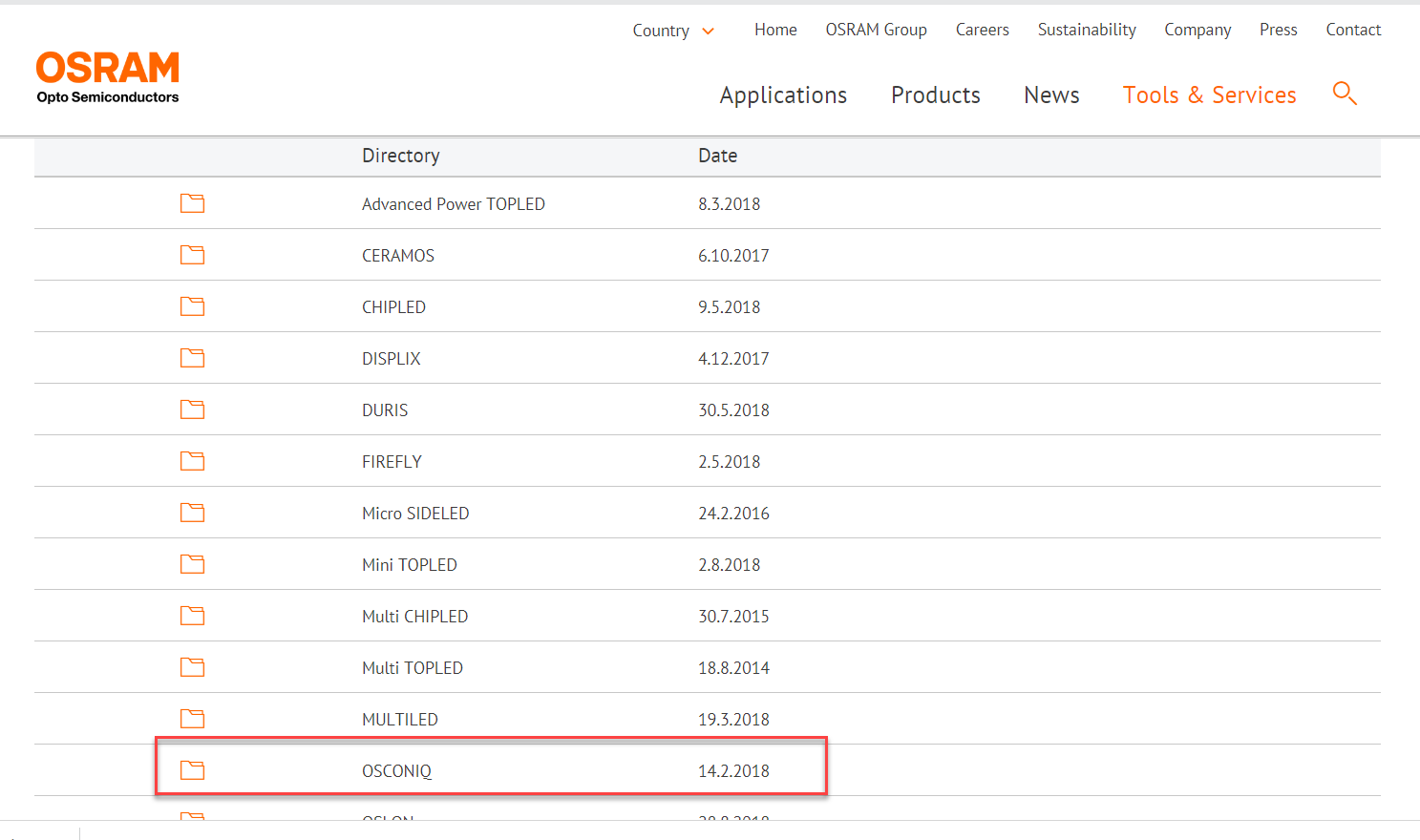

4. 在子文件夹中找到感兴趣的LED产品类型，选择适合的光线文件。
5. 阅读并同意免责声明后，下载兼容OpticStudio格式的光线文件。
这些光线文件仅作为示例，提供了LED类型光源的典型发光特征，实际交付的LED可能与光线文件包中的特性有所不同。
二、光线数据包的内容

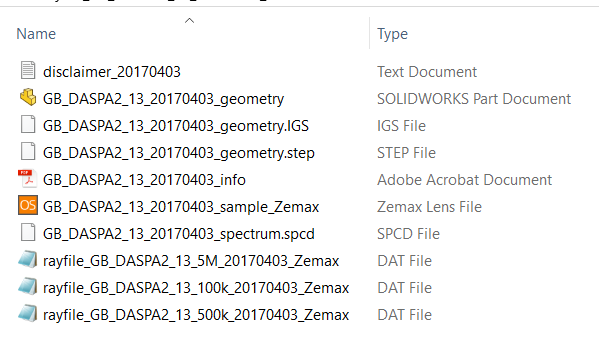

下载的光线数据包通常以zip文件格式压缩，内容包括：
- 多种光线数量的光线文件（100000、500000、5000000条光线，扩展名为.DAT）。
- 一个CAD模型，支持STEP、IGS和SLDPRT格式。
- LED光谱文件，格式为SPCD。
- 一个OpticStudio示例文件（扩展名为.zmx），包含推荐设置。
- 介绍文档，说明光线的位置及其他相关信息。
这些文件的结构确保光线文件和CAD模型在相同的坐标系下进行光学光线追迹。
三、导入单色LED光线文件
以“OSCONIQ P2226”GB_DASPA2的光线数据为例，以下是导入光线文件的步骤：
1. 启动OpticStudio，选择“Setup...Project Preferences”，并点击OpticStudio中物体目录的位置。
**插入图片位置**：在此处插入一张关于OpticStudio数据文件夹的截图，图片名称为“opticstudio_data_folders.png”。
2. 将光线数据包中的光线文件（rayfile_*_Zemax.DAT）复制到OpticStudio物体目录中的“Sources\Source Files”子目录中。
3. 将光谱文件（*_spectrum.spcd）复制到“Sources\Spectrum Files”子目录中。
4. 将STEP格式的CAD模型复制到OpticStudio物体目录的“CAD Files”子目录中。
5. 打开示例文件（*_sample_Zemax.zmx），确保所有文件已正确复制，以避免错误消息。
四、设置光源的光通量

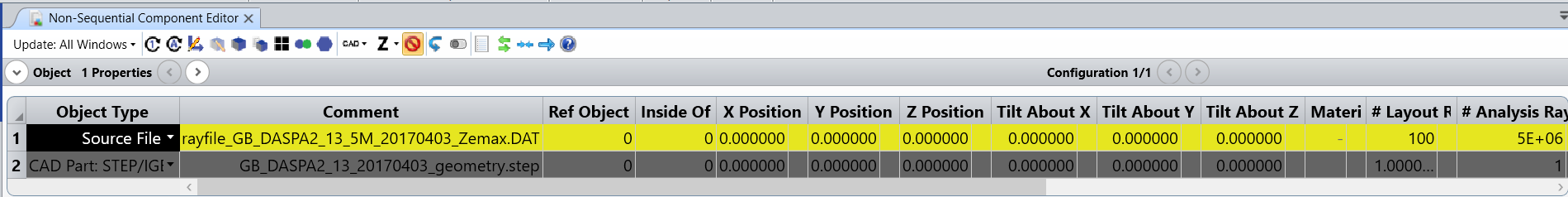

在示例文件中，非序列元件编辑器显示光源文件和CAD模型。光源文件物体位于全局坐标系中心，链接到具有5000000条光线的光线文件，并将光通量设置为LED的典型值。

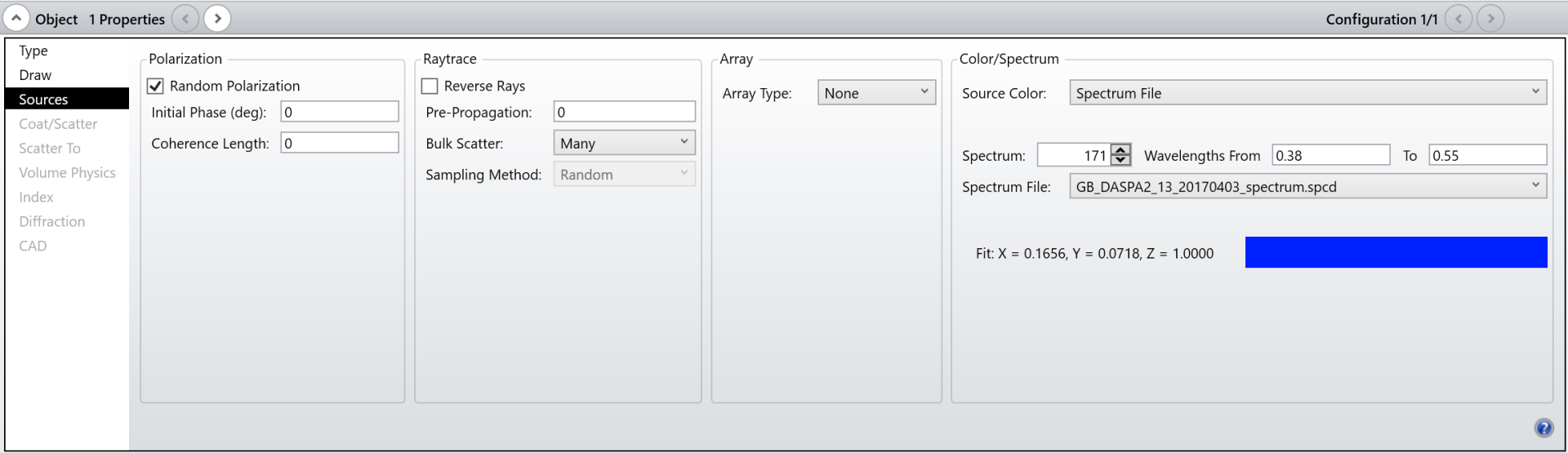

1. 点击光源文件的物体属性，查看链接的光线文件和光谱。

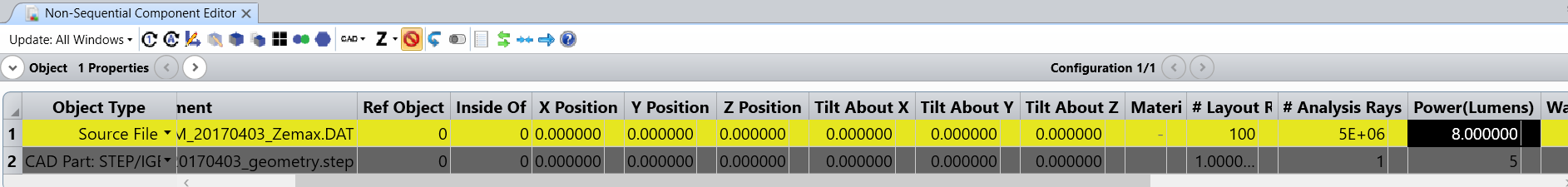

2. 在NSC编辑器的“光通量 (Power)”栏中，设置LED的光通量值（例如8 lm）。
CAD模型仅用于参考，光线追迹时会被忽略。可以在物体属性中设置CAD模型的“Type...Raytrace”，选择“Rays Ignore Object = Always”。
五、导入白光LED光线文件
对于白光LED光源，由于其光谱特性，通常会提供两个光线文件：一个用于蓝光部分，另一个用于黄光部分。以下是导入白光LED光线文件的步骤：
1. 下载“OSCONIQ 1620”GW QBLMA1em的光线数据，并将光线文件、光谱和CAD模型复制到OpticStudio物体文件夹的适当子文件夹中。

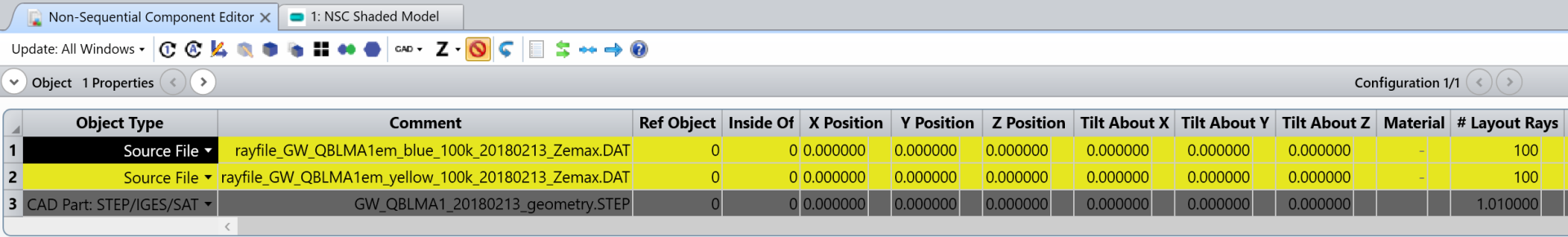

2. 打开示例文件，NSC编辑器中将显示三个元件：“蓝光”和“黄光”光线文件以及CAD模型。

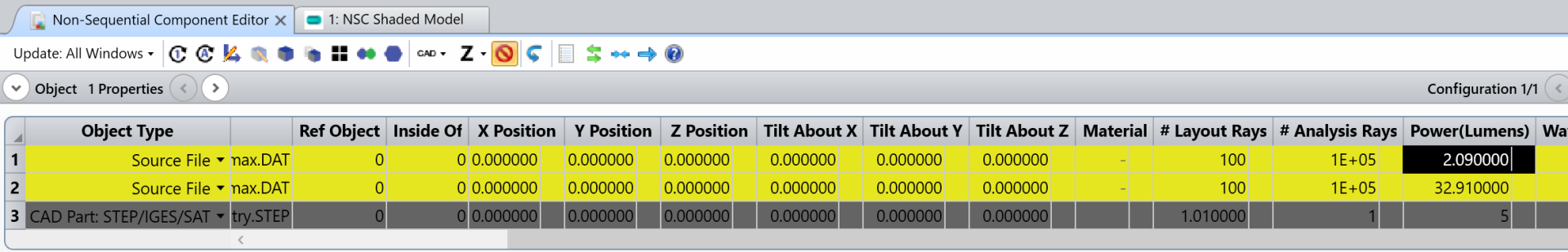

3. 设置光源文件物体的光通量。根据光谱特征，蓝光和黄光的光通量比需整合光谱的蓝光和黄光部分来确定。
六、总结
通过以上步骤，用户可以在Zemax OpticStudio中成功下载和使用Osram LED光源数据。无论是单色LED光源还是白光LED光源，合理的设置和操作都能确保光线追迹的准确性和效率。了解如何导入光线文件、设置光通量以及配置光源的光谱，将有助于用户在光学设计中实现更高的性能。如果在使用过程中遇到任何问题，建议参考OpticStudio的帮助文件或联系技术支持以获取进一步的协助。
